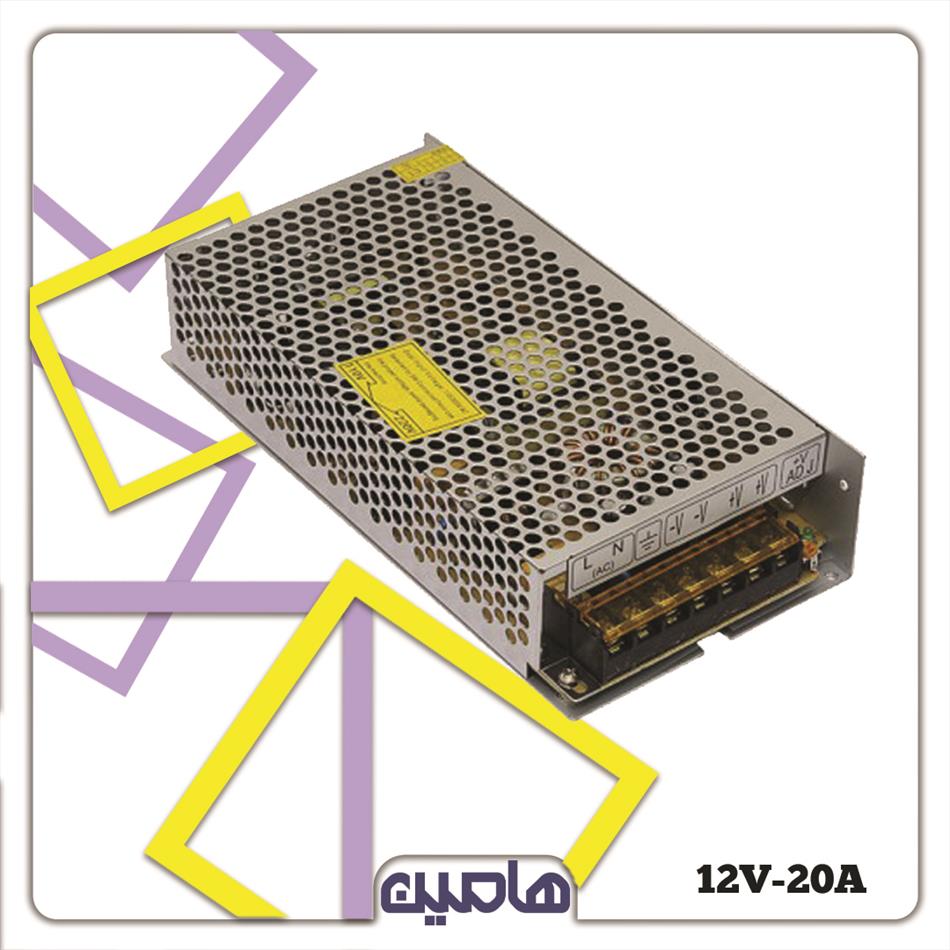

خرید پاور سوئیچینگ 12 ولت

مقدمه

در دنیای مدرن، که وابستگی ما به دستگاه‌های الکترونیکی روزبه‌روز در حال افزایش است، نقش منابع تغذیه به عنوان قلب تپنده این دستگاه‌ها، بیش از پیش پررنگ می‌شود. از کامپیوترها و گوشی‌های هوشمند گرفته تا لوازم خانگی و تجهیزات صنعتی، همگی برای عملکرد به منبع تغذیه‌ای قابل اعتماد نیاز دارند. در این میان، منبع تغذیه سوئیچینگ (Switching Power Supply) به‌دلیل مزایای قابل توجهی که دارد، به‌طور گسترده مورد استفاده قرار می‌گیرد. منبع تغذیه سوئیچینگ بر خلاف منابع تغذیه خطی سنتی، از سوئیچینگ الکترونیکی برای تبدیل ولتاژ ورودی به ولتاژ خروجی مورد نیاز دستگاه استفاده می‌کند. در این فرصت قصد داریم به بررسی جامع منبع تغذیه سوئیچینگ بپردازیم و با عملکرد، مزایا، معایب، انواع و کاربردهای آن آشنا شویم. همچنین نکات مهمی را در انتخاب و خرید منبع تغذیه سوئیچینگ  ارائه خواهیم داد تا بتوانید با آگاهی کامل، بهترین انتخاب را برای دستگاه خود داشته باشید.

منبع تغذیه سوئیچینگ چیست؟

منبع تغذیه سوئیچینگ (SMPS) نوعی مبدل الکتریکی است که از طریق کلیدزنی عناصر ذخیره‌سازی انرژی مانند سلف و خازن، ولتاژ یا جریان خروجی را تنظیم می‌کند. این روش در مقایسه با رگولاتورهای خطی که از تلف کردن توان اضافی به شکل حرارت برای تنظیم ولتاژ یا جریان استفاده می‌کنند، بازده بسیار بالاتری (تا 100% در حالت ایده‌آل) و اتلاف گرمای کمتری به همراه دارد. به‌طور کلی منبع تغذیه سوئیچینگ از اجزاء زیر تشکیل شده است.

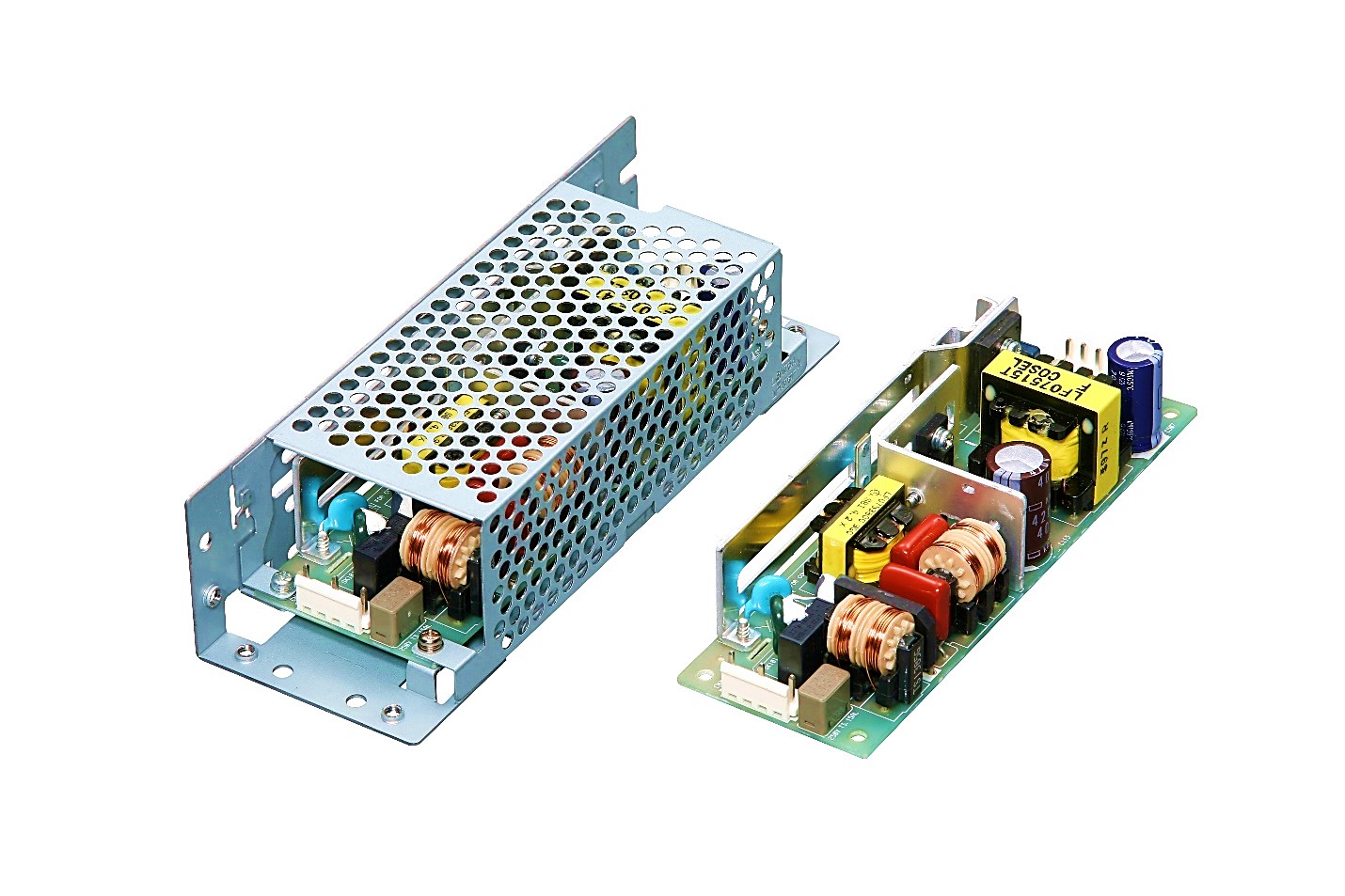

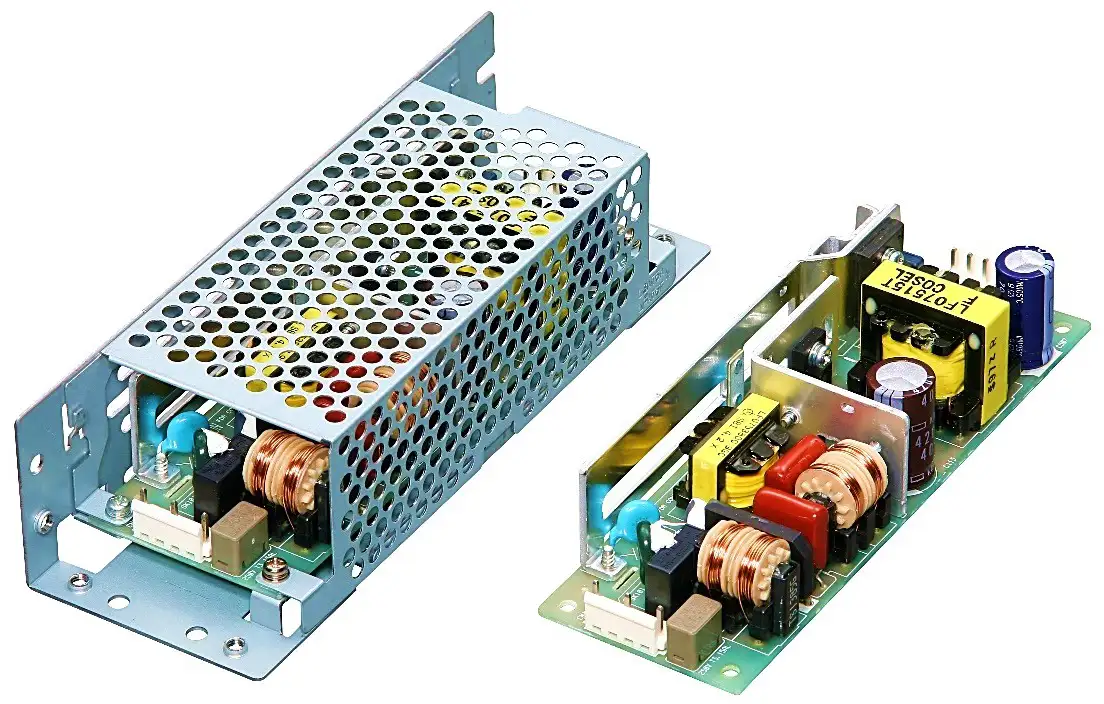

•    برد مدار چاپی (PCB): اصلی‌ترین قطعه منبع تغذیه سوئیچینگ که تمام قطعات بر روی آن نصب و به یکدیگر متصل می‌شوند.
•    فیلتر خطی: فیلتر خطی از ورود و خروج فرکانس‌های اضافی (نویز) به داخل و خارج منبع تغذیه جلوگیری می‌کند.
•    خازن ورودی: خازن ورودی از دو خازن الکترولیت با ظرفیت مناسب تشکیل شده است. از وظایف این قطعه می‌توان به ذخیره انرژی مورد نیاز مدار سوئیچینگ در زمان افت ولتاژ یا قطعی برق، تنظیم و کنترل سطح ولتاژ ورودی و خروجی اشاره کرد.
•    پاور سوئیچینگ: این قطعه شامل دو ماسفت است که وظیفه کنترل ولتاژ خروجی در زمان روشن و خاموش شدن منبع تغذیه و تنظیم ولتاژ خروجی با توجه به نیاز بار را بر عهده دارند.
•    ترانسفورمر: ترانسفورمر ولتاژ ورودی را به ولتاژهای مورد نیاز بخش‌های مختلف کامپیوتر تبدیل می‌کند.
•    دیودهای خروجی: دیودهای خروجی شامل زنر و شاتکی هستند و وظیفه یکسو سازی ولتاژ خروجی در حالت عادی و قطع کامل جریان خروجی در شرایط خاص (مانند اتصال کوتاه) را بر عهده دارند.
•    فیلتر خروجی: این تجهیز در زمان روشن بودن سیستم، انرژی را ذخیره می‌کند و در زمان خاموش شدن سیستم، انرژی ذخیره شده را به ترانزیستورها می‌دهد.
•    گرماگیر (هیت سینک): در زمان روشن بودن منبع تغذیه، گرمای زیادی تولید می‌شود. وظیفه گرماگیر دفع این گرما به وسیله فن و سینک‌های گرمایی است. این قطعه از آلیاژهای مختلف آلومینیوم و مس ساخته می‌شود.
•    فن: فن وظیفه خنک کردن فضای داخل منبع تغذیه را بر عهده دارد و گرمای تولید شده توسط خازن‌ها، دیودها و سایر قطعات را از بین می‌برد.
•    مدار کنترل: وظیفه تنظیم ولتاژ و جریان خروجی را با توجه به بار دارد.
•    مدار حفاظتی: از منبع تغذیه در برابر شرایط اضافه بار، اتصال کوتاه و ولتاژ بیش از حد محافظت می‌کند.
•    نشانگرها: ولتاژ و جریان خروجی را نشان می‌دهند.

نحوه عملکرد منبع تغذیه سوئیچینگ

برخلاف منابع تغذیه خطی سنتی که از روش کاهشی و اتلاف انرژی برای تنظیم ولتاژ استفاده می‌کنند، منبع تغذیه سوئیچینگ با استفاده از سوئیچینگ الکترونیکی و مدارهای کنترلی هوشمند، ولتاژ ورودی را به‌طور دقیق و کارآمد به ولتاژ خروجی مورد نیاز دستگاه تبدیل می‌کند. فرایند تبدیل در چند مرحله انجام می‌گیرد.

•    مرحله ورودی: ولتاژ AC ورودی (معمولا برق شهری) توسط یک یکسو کننده به ولتاژ DC تبدیل می‌شود.
•    مرحله سوئیچینگ: در این مرحله، از ترانزیستورهای سوئیچینگ مانند ماسفت یا IGBT استفاده می‌گردد تا ولتاژ DC را با فرکانس بالا (معمولا چند کیلوهرتز) روشن و خاموش کنند. این فرآیند تنظیم ولتاژ را به‌طور دقیق و با اتلاف انرژی بسیار کم انجام می‌دهد.
•    مرحله فیلترینگ: پالس‌های ولتاژ ایجاد شده در مرحله سوئیچینگ، توسط سلف‌ها و خازن‌ها فیلتر می‌شوند تا ولتاژ DC صاف و عاری از نویز به دست آید.
•    مرحله خروجی: ولتاژ DC فیلتر شده در نهایت به بار (دستگاه مورد نظر) منتقل می‌گردد.

مزایای استفاده از منبع تغذیه سوئیچینگ

استفاده از منبع تغذیه سوئیچینگ ، مزایای قابل توجهی را به همراه دارد.

•    بازده بالا: به دلیل اتلاف انرژی بسیار کم در فرآیند سوئیچینگ، منبع تغذیه سوئیچینگ بازده بالایی (معمولا بیش از 80%) دارد و گرمای کمتری تولید می‌کند. این امر به کاهش مصرف برق و صرفه‌جویی در هزینه‌ها منجر می‌شود.
•    اندازه و وزن کم: استفاده از قطعات الکترونیکی کوچک‌تر و سبک‌تر در منبع تغذیه سوئیچینگ، منجر به ابعاد و وزن کم‌تر این نوع منبع تغذیه می‌شود. این ویژگی، SMPSها را برای استفاده در دستگاه‌های قابل حمل و فضای محدود ایده‌آل می‌کند.
•    تنوع ولتاژ خروجی: منبع تغذیه سوئیچینگ می‌تواند ولتاژهای خروجی مختلفی را ارائه دهد و برای طیف وسیعی از دستگاه‌های الکترونیکی از جمله کامپیوتر، لپ‌تاپ، گوشی‌های هوشمند، تبلت، تلویزیون، یخچال و ماشین لباسشویی به‌کار گرفته شود.
•    قابلیت اطمینان بالا: استفاده از قطعات الکترونیکی باکیفیت و طراحی‌های پیشرفته، منبع تغذیه سوئیچینگ را به دستگاهی قابل اعتماد و بادوام تبدیل کرده است.
•    قیمت مناسب: با وجود مزایای متعدد، منبع تغذیه سوئیچینگ در مقایسه با منابع تغذیه خطی سنتی، قیمت مناسب‌تری دارد.

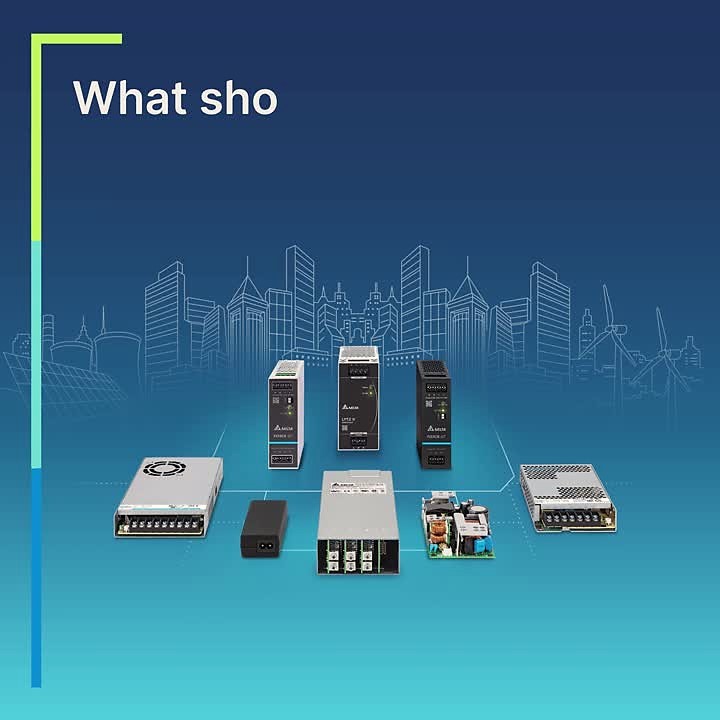

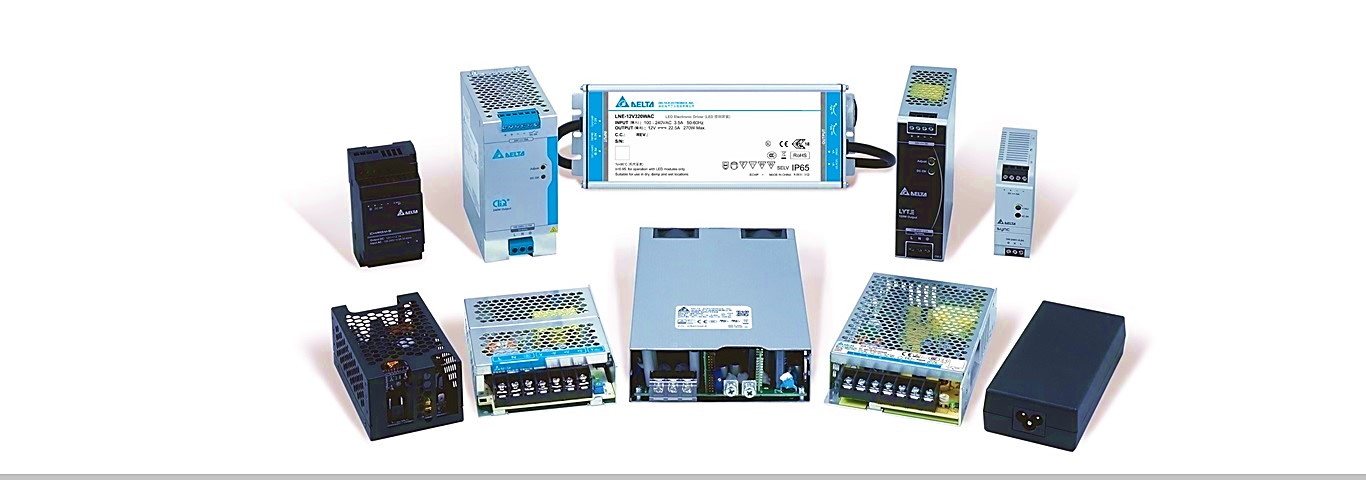

انواع منبع تغذیه سوئیچینگ

منبع تغذیه سوئیچینگ به‌طور کلی به دو دسته ریلی و کتابی (کف خواب) تقسیم می‌شود. SMPSهای ریلی در تابلو برق‌های صنعتی، اتوماسیون صنعتی، سیستم‌های کنترل و... کاربرد دارند. این در حالیست که منابع تغذیه سوئیچینگ کتابی در کامپیوترها، لپ‌تاپ‌ها، لوازم الکترونیکی و... مورد استفاده قرار می‌گیرند.

1.    منبع تغذیه سوئیچینگ ریلی: این نوع منبع تغذیه طیف وسیعی از ولتاژ ورودی را پذیراست، به‌طوری‌که معمولا می‌تواند ولتاژ AC بین 100 تا 240 ولت را بدون افت عملکرد، تبدیل کند. این ویژگی منبع تغذیه ریلی را برای استفاده در شبکه‌های برق با ولتاژهای مختلف مناسب می‌سازد. منابع تغذیه ریلی به‌طور خودکار از اتصال کوتاه در خروجی محافظت می‌کنند. در صورت اتصال کوتاه، جریان خروجی قطع می‌شود و پس از رفع مشکل، منبع تغذیه به‌طور خودکار به کار خود باز می‌گردد. این امر از آسیب دیدن بار متصل به منبع تغذیه جلوگیری می‌کند. این نوع منبع تغذیه برای نصب بر روی ریل‌های تابلو برق طراحی شده است. این امر نصب و مدیریت آن را در تابلو برق‌ها آسان‌تر کرده و فضای کمتری را اشغال می‌کند.
2.    منبع تغذیه سوئیچینگ کتابی: منبع تغذیه سوئیچینگ کتابی محدوده ولتاژ ورودی محدودتری نسبت به منابع تغذیه ریلی دارد. به‌طور معمول برای کارکرد بهینه، به ولتاژ AC 220 ولت نیاز دارد و در صورت تغییر ولتاژ ورودی خارج از محدوده مجاز، ممکن است با افت عملکرد و حتی آسیب‌دیدگی مواجه شود. برخلاف منابع تغذیه ریلی، در صورت اتصال کوتاه در خروجی، نیاز به قطع و وصل مجدد برق برای ریست شدن و بازگشت به کار دارد. این امر می‌تواند باعث ایجاد اختلال در کار سیستم شود. این نوع منبع تغذیه به‌صورت مستقل بر روی سطح صاف قرار می‌گیرد. این ساختار برای استفاده در محیط‌های خانگی و اداری مناسب است، اما در تابلو برق‌ها فضای بیشتری اشغال می‌کند و نمای نامناسبی به‌وجود می‌آورد.

انواع SMPS از نظر خروجی

منبع تغذیه سوئیچینگ در مقایسه با منابع تغذیه خطی، مزایای متعددی از جمله بازده انرژی بالاتر، ابعاد، وزن و تولید گرمای کمتری دارد. به‌همین دلیل، به‌طور گسترده در طیف وسیعی از کاربردها، از جمله رایانه‌ها، لوازم الکترونیکی مصرفی و تجهیزات صنعتی استفاده می‌شود. منابع تغذیه سوئیچینگ را می‌توان بر اساس ولتاژ ورودی و خروجی به انواع زیر تقسیم کرد.

•    AC به DC: این نوع منبع تغذیه، ولتاژ AC را به ولتاژ DC تبدیل می‌کند. رایج‌ترین نوع منبع تغذیه سوئیچینگ AC به DC، مبدل Buck است.
•    DC به DC: منبع تغذیه DC به DC، ولتاژ DC را به ولتاژ DC دیگری با ولتاژ یا جریان متفاوت تبدیل می‌کند. مبدل‌های Buck، Boost، Buck-Boost، و Flyback از جمله رایج‌ترین مبدل‌های DC به DC هستند.
•    DC به AC: این نوع منبع تغذیه، ولتاژ DC را به ولتاژ AC تبدیل می‌کند. اینورترها از جمله رایج‌ترین منابع تغذیه DC به AC می‌باشند.
•    AC به AC: این نوع منبع تغذیه، ولتاژ AC را با فرکانس یا ولتاژ متفاوت به ولتاژ AC دیگری تبدیل می‌کند. مبدل‌های فرکانس از جمله رایج‌ترین منابع تغذیه AC به AC هستند.

انواع توپولوژی‌های سوئیچینگ

علاوه بر دسته بندی بر اساس ولتاژ ورودی و خروجی، منبع تغذیه سوئیچینگ را می‌توان بر اساس توپولوژی سوئیچینگ نیز دسته بندی کرد. توپولوژی سوئیچینگ به چیدمان اجزای الکترونیکی در منبع تغذیه اشاره دارد. برخی از رایج‌ترین توپولوژی‌های سوئیچینگ عبارتند از:

•    Buck: این توپولوژی برای کاهش ولتاژ ورودی استفاده می‌شود.
•    Boost: این توپولوژی برای افزایش ولتاژ ورودی کاربرد دارد.
•    Buck-Boost: این توپولوژی می‌تواند هم ولتاژ ورودی را کاهش و هم افزایش دهد.
•    Flyback: این توپولوژی برای تبدیل ولتاژ DC به ولتاژ DC دیگر با ولتاژ یا جریان متفاوت استفاده می‌شود.
•    Forward: این توپولوژی شبیه به مبدل Buck-Boost است، اما از یک ترانسفورماتور برای جداسازی ورودی و خروجی استفاده می‌کند.
•    Push-Pull: این توپولوژی برای تبدیل ولتاژ DC به ولتاژ DC دیگر با ولتاژ یا جریان متفاوت استفاده می‌شود.
•    Half Bridge: این توپولوژی برای تبدیل ولتاژ DC به ولتاژ AC کاربرد دارد.
•    Full Bridge: این توپولوژی نوعی مبدل Half Bridge است که از چهار سوئیچ به‌جای دو سوئیچ استفاده می‌کند.

کاربرد SMPS

•    تامین ولتاژ مورد نیاز: ولتاژ برق شهری ممکن است با ولتاژ مورد نیاز دستگاه‌های مختلف مانند ریزپردازنده‌ها، موتورها، LEDها و غیره مطابقت نداشته باشد. منبع تغذیه سوئیچینگ می‌تواند ولتاژ ورودی را به سطوح مختلف تبدیل کند و ولتاژ پایدار و قابل تنظیم را برای دستگاه‌ها فراهم نماید. این امر در مورد دستگاه‌های باتری‌دار که ولتاژ آن‌ها در طول زمان تغییر می‌کند، از اهمیت ویژه‌ای برخوردار است.
•    تطبیق‌پذیری: منبع تغذیه سوئیچینگ در طیف وسیعی از ولتاژهای ورودی و خروجی موجود است و می‌توان از آن برای تامین برق طیف وسیعی از دستگاه‌ها استفاده کرد.
•    بهره‌وری: SMPSها در مقایسه با منابع تغذیه خطی سنتی، بسیار کارآمدتر هستند. این امر به دلیل اتلاف انرژی کمتر در فرآیند تبدیل ولتاژ است. به‌عنوان مثال، یک SMPS کاهنده با بازده 90% می‌تواند 90% از انرژی ورودی را به انرژی خروجی تبدیل کند، در حالی که یک تنظیم کننده خطی با بازده 50% تنها 50% از انرژی را تبدیل خواهد کرد. این امر به معنای صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های عملیاتی است.
در دنیای واقعی منبع تغذیه سوئیچینگ SMPS نیز کاربردهای بسیاری دارد.
•    در جیب شما: SMPSها در گوشی‌های هوشمند، تبلت‌ها و لپ‌تاپ‌ها، ولتاژهای مختلف مورد نیاز اجزا مانند پردازنده، حافظه و صفحه‌نمایش را تامین می‌کنند و به شما امکان می‌دهند تا با این دستگاه‌ها به دنیای دیجیتال متصل شوید.
•    در خانه شما: منبع تغذیه سوئیچینگ در لوازم خانگی مانند یخچال، تلویزیون، ماشین لباسشویی و... حضور دارد و با ظرافت و کارایی، ولتاژهای مورد نیاز موتورها، سیستم‌های کنترل و پنل‌های LED را تامین می‌کند.
•    در صنعت: SMPSها در خطوط تولید، تجهیزات رباتیک و سیستم‌های اتوماسیون صنعتی، نقش حیاتی ایفا می‌کنند و با تامین برق پایدار و دقیق، به فرایندهای صنعتی سرعت می‌بخشند و دقت را افزایش می‌دهند.
•    در دنیای پزشکی: منبع تغذیه سوئیچینگ در تجهیزات پزشکی مانند دستگاه‌های تصویربرداری، دستگاه‌های تنفس مصنوعی و مانیتورهای بیمارستانی، ولتاژهای حیاتی را با دقت و اطمینان بالا تامین و به نجات جان انسان‌ها کمک می‌کند.
•    در دنیای حمل و نقل: SMPSها در خودروهای الکتریکی و هیبریدی، ولتاژ باتری را به سطوح مختلف مورد نیاز موتورها و سیستم‌های الکترونیکی تبدیل می‌کنند و به شما امکان می‌دهند تا با خیالی آسوده رانندگی کنید.

خرید منبع تغذیه سوئیچینگ

منبع تغذیه سوئیچینگ ، قلب تپنده بسیاری از دستگاه‌های الکترونیکی امروزی است. این مبدل‌های الکتریکی، برق AC را به DC با ولتاژ و جریان ثابت تبدیل می‌کنند و در طیف وسیعی از کاربردها، از تجهیزات الکترونیکی ظریف گرفته تا سیستم‌های اتوماسیون صنعتی قدرتمند، مورد استفاده قرار می‌گیرند. انتخاب منبع تغذیه سوئیچینگ مناسب، با توجه به تنوع مدل‌ها و برندهای موجود در بازار، می‌تواند چالش‌برانگیز باشد. در ادامه، تمام نکات و فاکتورهای کلیدی برای خرید منبع تغذیه سوئیچینگ که باید در نظر داشته باشید را به‌طور کامل بررسی خواهیم کرد تا بتوانید با آگاهی و اطمینان، بهترین منبع تغذیه را برای نیاز خود انتخاب کنید.

•    ولتاژ و جریان خروجی: اولین و مهم‌ترین قدم برای خرید منبع تغذیه سوئیچینگ، تعیین ولتاژ و جریان مورد نیاز دستگاه شماست. این اطلاعات را می‌توانید در دفترچه راهنمای دستگاه یا بر روی برچسب آن پیدا کنید. ولتاژ خروجی منبع تغذیه باید دقیقا با ولتاژ مورد نیاز دستگاه شما مطابقت داشته باشد.
•    توان: توان منبع تغذیه، بر حسب وات (W) سنجیده می‌شود و نشان‌دهنده قدرت کلی آن است. برای محاسبه توان مورد نیاز، باید ولتاژ و جریان خروجی را در یکدیگر ضرب کنید. به‌عنوان مثال، اگر به منبع تغذیه‌ای با ولتاژ 12 ولت و جریان 5 آمپر نیاز دارید، به توانی معادل 60 وات (12V x 5A = 60W) احتیاج خواهید داشت. توجه داشته باشید که همیشه بهتر است منبع تغذیه‌ای با توان کمی بیشتر از حد نیاز خود انتخاب کنید. این کار به شما حاشیه اطمینان می‌دهد و از گرم شدن بیش از حد منبع تغذیه در شرایط پرفشار جلوگیری می‌کند.
•    راندمان: راندمان منبع تغذیه سوئیچینگ، نشان دهنده‌ی نسبت انرژی الکتریکی ورودی به انرژی الکتریکی خروجی آن است. به‌عبارت دیگر، هر چه راندمان منبع تغذیه بالاتر باشد، برق کمتری به هدر می‌رود و گرمای کمتری تولید می‌شود. منابع تغذیه با راندمان بالا، به‌ویژه در کاربردهایی که مصرف برق اهمیت بالایی دارد، مانند سیستم‌های روشنایی LED، بسیار حائز اهمیت هستند.
•    محدوده دمای عملیاتی: منبع تغذیه باید در محدوده دمای محیط شما کار کند. اگر منبع تغذیه در معرض دمای بسیار بالا یا پایین قرار گیرد، ممکن است به درستی کار نکند یا حتی آسیب ببیند. بنابراین، هنگام خرید منبع تغذیه سوئیچینگ، به محدوده دمای عملیاتی آن که معمولا در دفترچه راهنما یا بر روی بدنه دستگاه درج شده است، توجه کنید.

•    ویژگی‌های حفاظتی: منبع تغذیه سوئیچینگ مدرن، به طیف وسیعی از ویژگی‌های حفاظتی مجهز هستند که از دستگاه شما در برابر آسیب‌های احتمالی محافظت می‌کنند. خرید منبع تغذیه سوئیچینگ که دارای ویژگی‌های حفاظتی مناسب باشد، طول عمر دستگاه را افزایش می‌دهد و از آن در برابر خطرات احتمالی محافظت خواهد کرد.

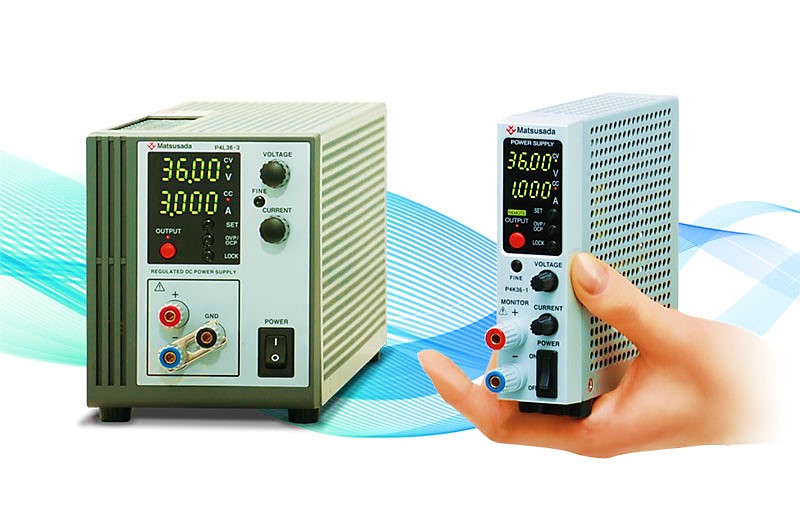

•    نوع محفظه: محفظه ریلی منبع تغذیه برای نصب بر روی ریل‌های استاندارد DIN مناسب است و در تابلوهای برق و سیستم‌های اتوماسیون صنعتی کاربرد دارد. از سوی دیگر محفظه رومیزی به‌صورت جداگانه بر روی میز یا قفسه قرار می‌گیرد و در کاربردهای عمومی و آزمایشگاهی مورد استفاده قرار می‌گیرد.
•    برند: انتخاب یک برند معتبر و شناخته شده، تضمینی برای کیفیت و کارایی منبع تغذیه خواهد بود. برندهای معتبر، از مواد اولیه مرغوب و با کیفیت در ساخت محصولات خود استفاده می‌کنند و خدمات پس از فروش و گارانتی مناسبی را ارائه می‌دهند.

قیمت منبع تغذیه سوئیچینگ

قیمت منبع تغذیه سوئیچینگ، به عوامل مختلفی از جمله ولتاژ و جریان خروجی، توان، راندمان، ویژگی‌های حفاظتی، نوع محفظه و برند بستگی دارد. به خاطر داشته باشید که کیفیت و کارایی، فاکتورهای مهم‌تری هستند و یک منبع تغذیه ارزان‌قیمت ممکن است در کوتاه‌مدت یا بلندمدت، هزینه‌های شما را افزایش دهد.
