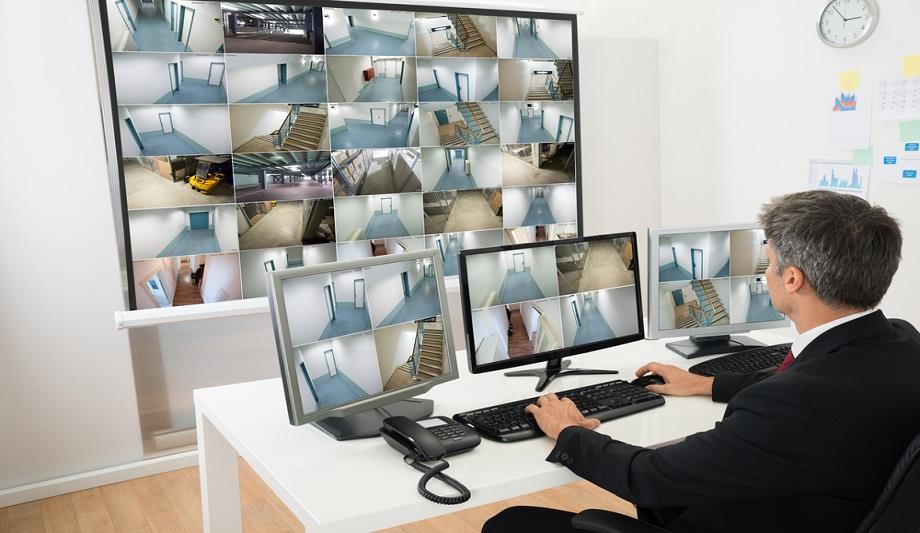

برای رویت و تماشای تصاویر پس از دریافت و ذخیره سازی تصاویر از دوربین مداربسته به نمایشگرها نیاز داریم که بسته احتیاج میتواند مانیتور یا تلوزیون باشد برای این منظور در این محتوا به تحلیل و بررسی ویژگی های آن ها برای کاربران و همکاران گرامی میپردازیم.
آنچه در ادامه این مقاله می خوانید:
شناخت و دسته بندی نمایشگرها
مهمترین پارامتر در انتخاب مانیتور
تقسیم کننده تصویر
اتصال دوربین مداربسته به نمایشگر
اتصال مستقیم دوربین مداربسته
بررسی برند و مدل دوربین مداربسته
تجهیزات ضروری برای اتصال مستقیم دوربین مداربسته به مانیتور/تلوزیون
اتصال مستقیم دوربین مداربسته CVBS به تلوزیون
اتصال مستقیم دوربین مداربسته آنالوگ HD به مانیتور
اتصال دوربین های مداربسته IP به مانیتور
اتصال مستقیم دوربین مداربسته به کامپیوتر و لپ تاپ
متصل کردن دستگاه DVR و NVR به مانیتور
نتیجه گیری

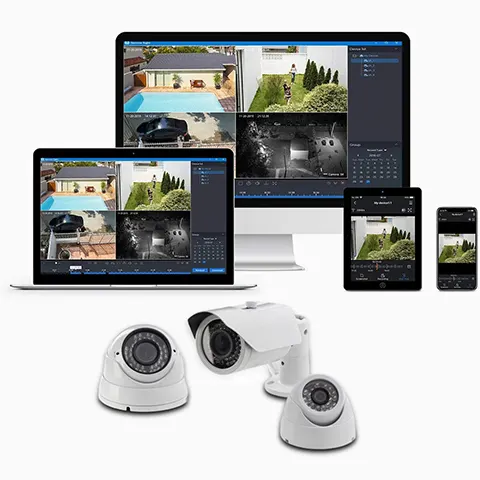

شناخت و دسته بندی نمایشگرها
نمایشگرها براساس تکنوژی ساخت و رزولوشن بصورت توضحات ذیل دسته بندی مختلفی دارد. CRT(Cathode Ray Tube) از قدیمی ترین انواع نمایشگرها می باشد که با استفاده از لامپ تصویر و پرتو کاتدی ساخته شده اند این نوع دارای کیفیت پایین و مصرف بالا می باشد. به مرور زمان و پیشرفت تکنولوژی صفحه نمایش های با کیفیت تر LCD ها که از کریستال مایع ساخته شده اند جایگزین نسخه های قدیمی تر شدند. در ادامه نمایشگرهای LED ها با تکنولوژی مشابه LCD استفاده شده است تفاوت بین این دو نمایشگر در نور روشنایی زمینه است در LCD ها از لامپ های فلورسنت استفاده شده است اما در مقابل در نمایشگرهای LED از لامپ های LED استفاده شده است. نسل بعد فناوری Plasma است که از سلول های مجزایی برای ساخت آن استفاده شده است و بین هر سلول گاز نئون و زنون به کار رفته است با استفاده از این فناوری کیفیت نمایش افزایش می یابد ولی وزن و قیمت آن افزایش میابد. در نهایت جدید ترین فناوری به کار رفته در نمایشگرها OLED می باشد در این فناوری برخلاف نمایشگرهای LED و LCD لایه ی مجزایی برای نورپس زمینه وجود ندارد حذف این لایه مزیت کاهش مصرف انرژی، وزن و همچنین قابلیت مشاده تصویر از فاصله زیاد را فراهم می کند.
مهمترین پارامتر در انتخاب مانیتور تناسب آن با تجهیزات مورد نظر برای سیستم نظارت تصویری ما داشته باشد.
-از غالب نمایشگرها میتوان برای تجهیزات دوربین مداربسته استفاده کرد
-در صورت استفاده از کابل HDMI برای اتصال دستگاه ضبط کننده به نمایشگر به جای VGA کیفیت نمایش بهتری خواهید داشت.
-هرچه رزولوشن بالاتر باشد تصاویر با کیفیت تری را خواهیم داشت
چند راه اصلی ارتباط بین دستگاه های ضبط کننده به مانیتور عبارت است از:
کابل HDMI
کابل VGA
کابل کواکسیال و ورودی VIDIO OUT
کابل cat 6 و استفاده از CMS
دردوربین های مداربسته لوازم و تجهیزات جانبی بسیاری وجود دارد که تقسیم کننده تصویر یا اسپلیتر یکی از انواع این تجهیزات می باشد در بسیاری از مکان ها با استفاده از یک دوربین مداربسته نمیتوان محدوده مورد نظر را به طور کامل پوشش داد به همین دلیل از چندین دوربین در موقعیت های مختلف استفاده می شود بنابراین در این حالت استفاده از چندین نمایشگر توجیه ندارد بنابراین پای تجهیزی تحت عنوان اسپلیتر به میدان باز می شود که در دستگاه های ضبط کننده تعبیه شده است.
گاهی اوقات کاربر به ذخیره تصاویر احتیاج ندارد و تنها می خواهد منطقه موردنظر را به صورت آنلاین تحت نظارت داشته باشد در این مواقع نیازی به دستگاه DVR یا NVR نیست و دوربین های مداربسته مستقیما به نمایشگر یا مانیتور، تلوزیون یا کامپیوتر متصل می شوند به این ترتیب با توجه به نیاز کاربر میتوان در هزینه ها صرفه جویی نمود.
پیش از اقدام به اتصال دوربین مداربسته به نوع تکنولوژی به کار رفته در دوربین توجه نمایید زیرا که بسته به تکنولوژی به کار رفته اتصال نیز متفاوت خواهد بود به عنوان مثال در خرید دوربین مداربسته hd و آنالوگ با تکنولوژی های HD-CVI، HD-TVI و AHD با دستگاه جانبی به مانیتور متصل می شوند و نمیتوان مستقیما اتصال را انجام داد. اما اگر دوربین مداربسته مورد استفاده آنالوگ سنتی(Composite Video Baseband Signal)CVBS باشد میتوان مستقیما به مانیتور متصل کرد.
بیش تر مطالعه کنید: مقاله خبری داهوا HD-CVI TEN
جهت نصب دوربین مداربسته نیاز به یکسری تجهیزات است:
کابل کواکسیال ترکیبی RG59: از طریق این کابل سیگنال ویدئویی و برق را میتوان بطور همزمان منتقل کرد.
اتصال BNC: امکان استفاده در هردو طرف کابل استفاده میشود.
آداپتور BNC به RCA: جهت اتصال دوربین مداربسته باید اتصال BNC را با این آداپتور به ورودی RCA تلوزیون متصل نمود.
کانکتور آداپتور برق: از این کانکتور جهت اتصال آداپتور برق به دوربین مداربسته استفاده می شود.
بیش تر مطالعه کنید: اجزاء دوربین مداربسته
-ابتدا دوربین مداربسته را در محل مناسب نصب نمایید.
-در مرحله دوم کابل دوربین مداربسته را وصل کنید جهت این کار از اتصال BNC به کابل کواکسیال استفاده می شود.
-در مرحله ی بعد باید منبع تغذیه را به دوربین متصل کنید برای این کار از کابل های کانکتور P4 با توجه به قطب های مثبت و منفی استفاده می شود.
-سپس دوربین مداربسته را با استفاده از آداپتور BNC به RCA به نمایشگر متصل می کنیم (از ورودی های صوتی و تصویری استفاده کنید).
-نهایتا تلوزیون را روشن کرده و روی ورودی صوتی و تصویری(AV) که قابلیت مشاهده تصاویر دوربین مداربسته را می دهد قرار بدهید.
-ورودی HDMI مانیتور را بررسی کنید.
-دوربین های آنالوگ HD-CVI، HD-TVI و AHD با تلوزیون های معمولی نمی توانند ارتباط برقرار کنند بنابراین با استفاده از کابل کواکسیال دوربین مداربسته را به دستگاه مبدل متصل نمایید سپس از طریق کابل HDMI به مانیتور متصل می شود.
جهت اتصال دوربین مداربسته IP به مانیتور نیاز است تا مانیتور دارای ورودی LAN داشته باشد سپس با اتصال دوربین مداربسته از طریق کابل LAN به مانیتور تصاویر دریافتی از دوربین قابل مشاهد است.
بیش تر مطالعه بفرمائید: تفاوت دوربین مداربسته آنالوگ و تحت شبکه
-برای اتصال دوربین مداربسته IP به کامپیوتر یا لپ تاپ نیاز است تا دوربین مداربسته IP باید دارای قابلیت P2P باشد تا بتوان اتصال را انجام داد.
-سپس برای مدیریت تصاویر نرم افزار مخصوص دوربین مداربسته را نصب نمود.
-حال با استفاده از کابل شبکه دوربین مداربسته را به پورت شبکه کامپیوتر متصل می کنیم.
-برای اضافه کردن دوربین های مداربسته تحت شبکه در نرم افزار باید ID و پسورد دوربین را وارد نمود.
-بررسی کنید دستگاه و تلوزیون دارای پورت های ورودی و خروجی HDMI داشته باشد سپس به سهولت دوربین مداربسته خود را به مانیتور متصل کنید سپس تلوزیون را روشن کرده و وارد ورودی HDMI شوید.
زمانیکه در پروژه ای از نمایشگرهای با رزولوشن پایین استفاده شده باشد به عنوان مثال HD یا FULL HD باشد و دوربین مداربسته 2 مگاپیسل استفاده شده باشد تصویر در نمایشگر با وضح خوب متناسب با دوربین مداربسته نمایش داده می شود اما در صورتیکه دوربین مداربسته با کیفیت بالاتر 4 مگاپیکسل یا بالاتر انتخاب شده باشد تصاویر با متناسب با کیفیت دوربین های مداربسته قابل نمایش نیست و تنها یک تصویر معمولی نمایش داده می شود و تفاوتی محسوسی بین 4 مگاپیکسل و 2 مگاپیکسل وجود نخواهد داشت، لازم به یادآوری است زمانی که برای صرفه جویی از کیفیت نمایشگر بکاهیم از کیفیت کل پروژه کاسته می شود بنابراین خواهشمند است در صورت خرید دوربین مداربسته با کیفیت بالا در اجرای پروژه حتما از نمایشگرهای با کیفیت بالا استفاده شود و کارفرما نیز جهت این کار توجیه شود.
